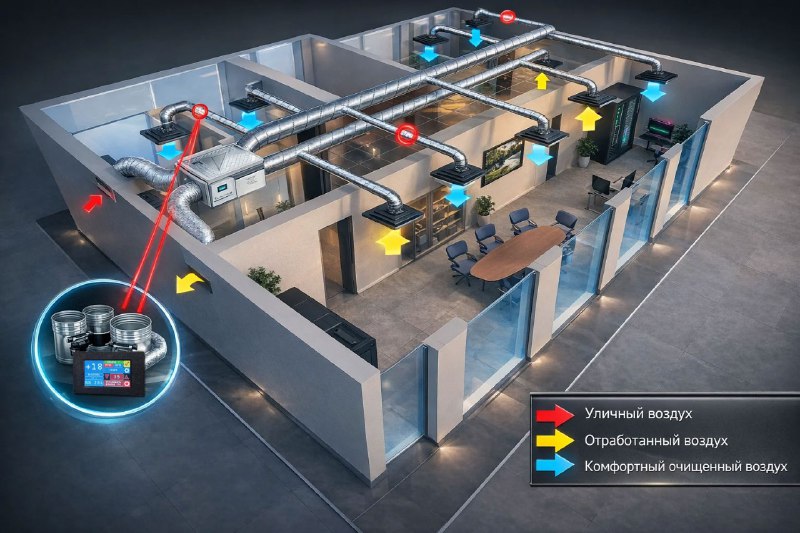

Принцип монтажа установки iCLIMATE
Наименование параметра |
Единица |
|
|||
измерения |
iCLIMATE 050 |
||||
Производительность по воздуху |
|||||
Номинальная |
Расход воздуха/ |
м3/час /Па |
3000/280 |
||
давление |
|||||
Расход воздуха |
л/с |
833 |
|||
Максимальная |
Расход воздуха |
м3/час |
4000 |
||
Расход воздуха |
л/с |
1111 |
|||
Охлаждение приточного воздуха |
|||||
|
кВт |
3,9-20,7 |
|||
Холодильная мощность (1) |
Btu/ч |
13306-70628 |
|||
|
USTR |
1,1-5,88 |
|||
Подогрев приточного воздуха |
|||||
|
кВт |
5.27-24,22 |
|||
Тепловая мощность (2) |
Btu/ч |
17981-82638 |
|||
|
USTR |
1,49-6,88 |
|||
Коэффициенты энергоэффективности |
|||||
COP |
|
2,2-5,71 |
|||
EER |
|
2,05-3,28 |
|||
Потребляемая мощность компрессорами |
|||||
Режим «охлаждение» |
кВт |
1,4-5,57 |
|||
Режим «нагрев» |
кВт |
1,17-2,96 |
|||
Номинальное потребление |
кВт |
3,24 |
|||
Потребляемая мощность вентиляторами |
|||||
Максимальная |
кВт |
1,28 |
|||
Минимальная |
кВт |
0,16 |
|||
Мощность дополнительного нагрева (3) |
|||||
Электрическими нагревателями (ТЭНами) |
Максимальная (2) |
кВт |
12 (3ф) |
||
Калорифером (горячая вода 90/70 °С) |
Номинальная (4) |
кВт |
45 |
||
Максимальная (5) |
кВт |
60 |
|||
Габаритные размеры |
|||||
Высота |
мм |
|
505 |
||
Ширина |
мм |
|
1708 |
||
Длина (по ходу воздуха с доп. блоками) |
мм |
|
1117 |
||
Масса установки |
кг |
|
152 |
||
(с дополнительными блоками) |
|||||
Присоединительные размеры |
мм |
|
700х400 |
||
Диаметр выхода слива конденсата |
мм |
|
16 |
||
Максимальная потребляемая мощность |
|||||
Установка с дополнительным электрическим нагревателем |
При работе на нагрев |
кВт |
|
16,24 |
|
(с учетом ТЭН) |
|||||
При работе |
кВт |
|
6,85 |
||
на охлаждение |
|||||
Установка с дополнительным водяным нагревателем |
При работе на нагрев |
кВт |
|
4,24 |
|
При работе |
кВт |
|
6,85 |
||
на охлаждение |
|||||
Фреон (R410A) |
гр |
|
3200 |
||
Количество конденсата |
л/ч |
|
7 |
||
(при 25 оС, 70 % отн. влажн.) |
|||||
Уровень шума через корпус на расстоянии 1 м не более dB (A) (8) |
db (A) |
|
55 |
||
Электропитание установки |
|
|
380В (3ф) |
||
Класс фильтрации воздушных фильтров |
G4 |
||||
Степень защиты оболочки |
IP 44 |
||||
Тип используемых вентиляторов |
Центробежный вентилятор со встроенным ЕС- двигателем |
||||
Управление установкой |
Автоматическое микропроцессорное через пульт с ЖКИ дисплеем |
(1) – При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.
(2) – При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.
(3)– В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).
(4) - При номинальной производительности и t нар. -25 °С , t притока 20 °С; без учета работы теплового насоса.
(5) – При максимальной производительности и t нар. -25 °С, t притока 20 °С; без учета работы теплового насоса.
(6) – 1ф под заказ.
(7) – 250 мм под заказ.
(8) – +/- 3 dB(А), при размещении под фальш-потолком или применении дополнительных мер по шумоглушению.
(9) – При t нар. -10°С
* – С правом на технические изменения.
** – Все расчеты произведены при номинальной производительности.
*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термоста
