ПВВУ "Climate"



Серия установок Climate  представляет собой самый популярный в настоящее время класс вентиляционного оборудования, совмещающих систему приточно-вытяжной вентиляции и кондиционер в компактном  теплоизолированном корпусе со встроенной системой автоматики.

Все мы знаем, что КАЧЕСТВО ВОЗДУХА  в помещении определяется не только количеством кислорода, но – в значительной мере – отсутствием механических (пыль), химических (испарение от мебели, строительных и отделочных материалов), органических (дым, пыльца, микроскопические клещи)  и других загрязнений. Повысить КАЧЕСТВО и КОМФОРТНОСТЬ окружающего нас микроклимата помогают системы приточно-вытяжной вентиляции.

ОСНОВНОЕ предназначение  универсальной системы Climate  прямоточная (без рециркуляции)  подачи в помещение очищенного нагретого или охлажденного наружного воздуха с автоматическим поддержанием заданной пользователем температуры в помещении. Установка поддерживает необходимый баланс приточного и вытяжного воздуха в обслуживаемом помещении или создает нужный дисбаланс. Через систему воздуховодов свежий, отфильтрованный, подогретый или охлажденный воздух устремляется в Ваше помещение. Отработанный, влажный и наполненный  испарением и воздух выбрасывается наружу. Таким образом, и днем и ночью квартира (дом, офис) проветривается даже тогда, когда закрыты все окна. Свежий воздух способствует повышению работоспособности, одновременно снижая риск заболевания простудными, аллергическими инфекционными  заболеваниями.ч

​​ ДЕВИЗ наших установок - здоровый микроклимат в помещении, чистый воздух - небольшие расходы на отопление  -  минимальное загрязнение окружающей среды. Отопительные котлы загрязняют окружающую среду вневременными отходами. Экологически чистый тепловой насос (компрессор) приточной установки позволяет большую часть тепловой энергии "отбирать" из окружающей среды с эффективностью (так называемый "Coefficient of Perfopmance - СОР)  3 до 6! Это значит, что  на каждый затраченный киловатт/час в условиях российского климата Вы реально получаете  от 3 до 6 киловатт энергии, а в условиях умеренного европейского климата или при наличии рекуператоров, этот коэффициент  повышается  до 7 и больше. (см. "Основные технические характеристики установок Climate)

Весной и осенью, а также  в переходные периоды, когда не работают системы центрального отопления,  Вам не потребуются дополнительные источники для обогрева, достаточно использовать энергию теплового насоса.

​​  ЛЕГКОСТЬ МОНТАЖА,  заключается в  обвязке установки воздуховодами, подключении электроэнергии, подсоединении отвода конденсата и монтированию настенного пульта управления. Все остальные блоки и элементы установлены внутри установки.

ЭРГОНОМИЧНОСТЬ. Малые габариты, небольшой вес и низкий уровень шума установки позволяют монтировать на минимальной площади с минимальными усилиями и затратами, Легкость в обслуживании установки – требуется лишь замена фильтров 1-2 раза в год (исключая сильно загрязненный воздух).

​ВЫСОКАЯ НАДЕЖНОСТЬ  В системе использованы только комплектующие только лучших мировых производителей, это позволяет долгие годы не задумываться о расходах на новое оборудование. Опыт производства  в области вентиляции со встроенным тепловым насосом более 14 лет, что позволяет предложить покупателям  расширенную гарантию до 3х лет.

 ЭФФЕКТ УТИЛИЗАЦИИ ТЕПЛА состоит в использовании энергии вытяжного воздуха для нагрева или охлаждения  приточного. Таким образом, в большинстве случаев, отпадает необходимость смешивания наружного и внутреннего воздуха (частичной  рециркуляции)  для экономии энергозатрат на нагрев воздуха до требуемой температуры.

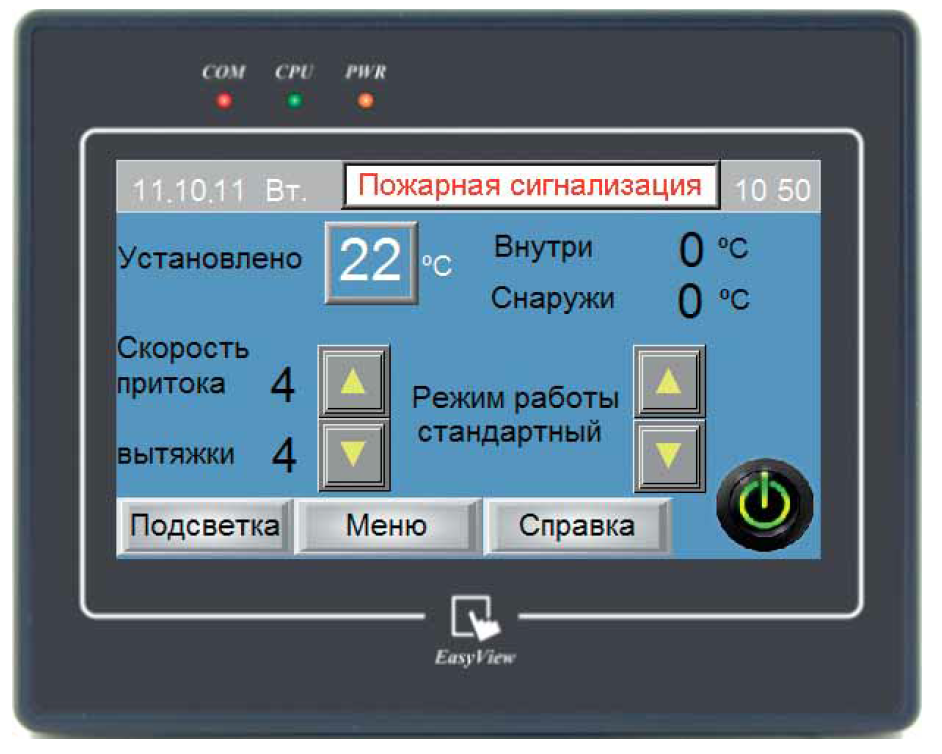

 УДОБСТВО УПРАВЛЕНИЯ Управление установкой осуществляется единственной системой микропроцессорной автоматики малогабаритным,  монтируемым  в удобном для пользователя на стене пультом, с помощью которого возможно осуществление следующих функций:

  • настройка желаемой температуры в помещении (режимы нагрев/ охлаждение);
  • режим чистой вентиляции (подача наружного воздуха без изменения его температурных характеристик);
  • ступенчатое регулирование скорости вентиляторов;
  • наличие таймера - установка дневного/ недельного графиков работы установки;
  • индикация заданной температуры, температуры в помещении, уличной температуры, режимов работы установки, работы компрессора;
  • полностью автоматическое управление, позволяющее пользователю не менять регулировки и настройки в течение всего срока эксплуатации установки независимо от изменения уличной температуры

Принцип работы установки CLIMATE



Climate - это приточно-вытяжная вентиляционная установка (ПВВУ) с теплоизолированным  корпусом из оцинкованной стали. Внутри установки в изолированных приточном и вытяжном каналах размещены два и более радиальных вентилятора  двустороннего всасывания, блок реверсивного теплового насоса, система автоматики. Также установки оборудованы двумя кассетными фильтрами и электрическим или водяным нагревателем.

Реверсивный тепловой насос представляет собой заправленный в заводских условиях герметичный фреоновый контур с установленными в приточном и   вытяжном каналах медно-алюминиевыми  оребренными  теплообменниками. При работе установки в режиме охлаждения теплообменник в приточном канале является испарителем и охлаждает приточный воздух, а теплообменник-конденсатор охлаждается удаляемым из помещения воздухом.

В свою очередь, при работе в режиме нагрева, приточный наружный воздух нагревается от теплообменника, который в данном режиме работы выполняет функцию конденсатора, а расположенный в вытяжном канале теплообменник-испаритель поглощает тепловую энергию  удаляемого  воздуха. Данный процесс по сравнению с прямым электрическим нагревом приточного воздуха характерен значительно меньшим энергопотреблением.



Конструкция установки CLIMAT

1. Фильтры EU-4

- страна-производитель ткани: Германия

- тип: кассетные, регенерируемые

2. Вентиляторы

- страна-производитель: Германия

- тип: радиальный, двустороннего всасывания

3. Компрессор фреонового контура

-  производитель: Mitsubishi  Electric

- тип: роторный.

- Гарантированный ресурс: более 80 000 часов, или более 10 лет непрерывной работы

4.Электрический нагреватель

- (стандартная комплектация)

- страна-производитель: Россия

5. Водяной калорифер (комплектация под заказ)

- страна-производитель: Россия

6. Энегроэффективные теплообменники

- страна-производитель: Россия

- тип: оребренные, медно-алюминиевые, шестирядные

7. Автоматика

- страна-производитель: Россия

8. Теплоизолированный корпус системы крепления без потери высоты

- Система автоматизированного управления

  • Полная самодиагностика при включении;
  • Протоколирование работы установки с записью в энергонезависимую память;
  • Процедура модернизации программного обеспечения;
  • Возможность интеграции в систему диспетчеризации,  удаленного  управления через локальную сеть "Ethernet";
  • Автоматическое переключение режимов "нагрев/охлаждение" согласно показаниям температурных датчиков и настроек пользователя;
  • Наличие сервисного режима-просмотра показаний каждого температурного датчика;
  • Пятиступенчатая регулировка скорости.

СХЕМА РАБОТЫ

​ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Серия «Climate» ****

Наименование параметра

Единица измерения

Climate-031

Climate-035

Climate-038

Climate-042

Climate-050

Climate-067

Производительность по воздуху

Номинальная

м3/час

600

900

1350

2000

3000

4500

л/с

166

250

375

555

833

1250

Максимальная

м3/час

800

1050

1600

2950

4000

5900

л/с

222

292

444

820

1110

1638

Минимально допустимая (летом)

м3/час

350

500

750

1100

1750

2600

л/с

97

138

208

305

486

722

Минимально допустимая (зимой)

м3/час

200

300

450

675

1000

1500

л/с

55

83

125

187

278

416

Охлаждение приточного воздуха



Холодильная мощность (1)

кВт

3,56

4,95

7,63

12,3

17,07

24,23

Btu/ч

12146

16889

26034

41968

58242

82672

USTR(4)

1,01

1,41

2,17

3,49

4,85

6,88

Потребление компрессора

кВт

0,7

1,21

1,76

2,62

3,61

4,96

Подогрев приточного воздуха



Тепловая мощность (2)

кВт

3,57

5,10

7,29

11,08

16,42

23,55

Btu/ч

12180

17400

24900

37800

56025

80350

USTR(4)

1,02

1,45

2,07

3,15

4,67

6,7

Потребление компрессора

кВт

0,5

0,72

1,05

1,53

2,22

3,12

Коэффициент производительности



7,14

7,08

6,94

7,24

7,39

7,55

Потребляемая мощность вентиляторами

Максимальная

кВт

0,44

0,62

0,98

1,72

2,28

3,24

Минимальная

кВт

0,02

0,03

0,05

0,09

0,15

0,18

Электропитание установки



220 В, 1ф

220 В, 1ф

220 В, 1ф

380 В, 3ф

380 В, 3ф

380 В, 3ф

Уровень шума через корпус на расстоянии 1 м не более db (A)



46

46

46

55

58

61

Управление установкой

Автоматическое микропроцессорное через пульт с ЖКИ дисплеем

Мощность дополнительно нагрева

кВт













Электрическими нагревателями (ТЭНами)

кВт

4, 1ф

4, 1ф

6, 3ф*

8, 3ф

12, 3ф

18, 3ф

Калорифером (горячая вода 90/70***)

кВт

9

16

23

37

50

76

Габаритные размеры:

Высота

мм

304

355

394

436

505

691

Ширина

мм

786

888

1063

1550

1710

1710

Длина (по ходу воздуха)

мм

1202

1308

1270

1035

1119

1129

Масса установки (без дополнительных блоков)

кг

60

76

97

134

152

198

Максимальная потребляемая мощность

Тэн

При работе на нагрев (с учетом ТЭН)

4,94

5,34

8,03

11,25

16,5

24,36

При работе на охлаждение

1,14

1,83

2,74

4,34

5,89

8,2

Вода

При работе на нагрев

0,94

1,34

2,03

3,25

4,5

6,36

При работе на охлаждение

1,14

1,83

2,74

4,34

5,89

8,2

СОР



5,08

4,1

4,34

4,7

4,73

4,88



(1)– при t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и t внутр. 22°С

(2)– при t нар. 7°С сух.терм. или 6°С мокр.терм. и 20°С и 40% отн.влаж. внутреннего воздуха

* – 1ф под заказ

** – в зимний период, для установок с водяным калорифером совместная работа теплового насоса и калорифера возможна только при применении незамерзающего теплоносителя, при необходимости требуется указать при заказе.

*** – температура подаваемого теплоносителя должна находиться в диапазоне 90/70 ºС.

  • Полная самодиагностика при включении;​
  • Протоколирование работы установки с записью в энергонезависимую память;​
  • Процедура модернизации программного обеспечения;​
  • Автоматическое переключение режимов "нагрев/охлаждение" согласно показаниям температурных датчиков и настроек пользователя;
  • Наличие сервисного режима-просмотра показаний каждого температурного датчика;
  • Регулировка скорости;
  • Возможность интеграции в систему диспетчеризации, удаленного управления через локальную сеть "Ethernet";
  • Возможность управления через приложение с Вашего смартфона (OS Android, опция).​
Производство с 1999г

Самой популярной вентиляционной установкой является установка «Климат 035».

Уникальный дизайн

Персональные решения энергосбережения в индустрии HVAC.

Экспорт

Более 60% продукции «ГлобалВент» поставляется на экспорт.

Green Line

Установки самого высокого класса энергосбережения. 100% приточного воздуха.

> 87550 установок
Более 87550 установок «Климат» работает по всему Миру.
Индивидуальный проект

Согласно требованиям заказчика мы вписываем Climate в уже построенный объект.
