ПВВУ "Climate Vi" вертикальное исполнение

​

​



НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ



Приточно-вытяжные многофункциональные вентиляционные установки «Climate Vi» предназначены для выполнения следующих функций:

​

  •  возможность использования ПВВУ в режиме 100% свежего воздуха, рециркуляции или в смешанном режиме (опция);
  •  очистка вытяжного воздуха от пыли и аэрозолей (класс очистки G4-G7);
  •  очистка приточного воздуха от пыли и аэрозолей (класс очистки G4-G7);
  •  охлаждение приточного воздуха с помощью встроенного реверсивного теплового насоса;
  •  осушение приточного воздуха;
  •  подогрев приточного воздуха с помощью встроенного реверсивного теплового насоса, работающего в режиме рекуператора;
  •  дополнительный подогрев приточного воздуха с помощью дополнительных блоков ТЭН или водяного калорифера (опция).











СХЕМА РАБОТЫ

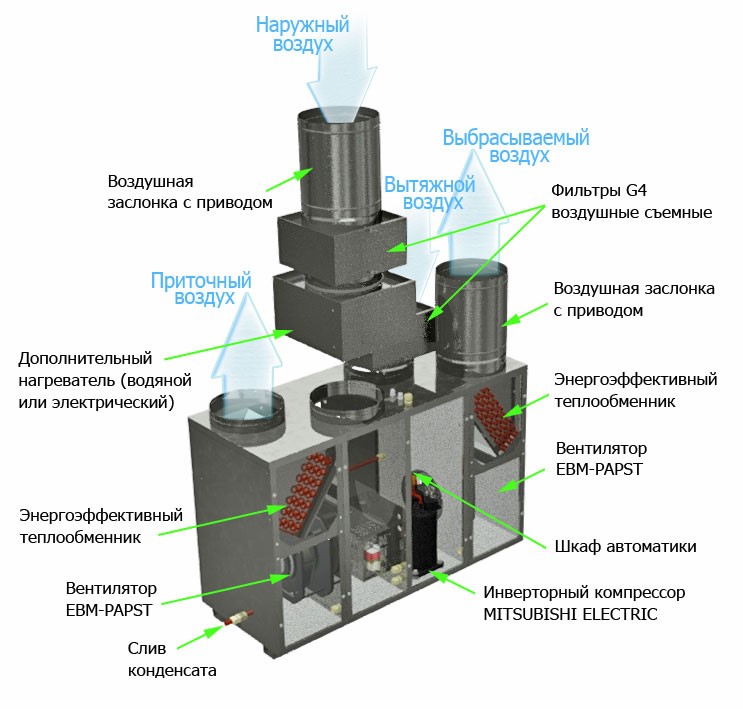

Climate Vi-035, 038

СХЕМА РАБОТЫ

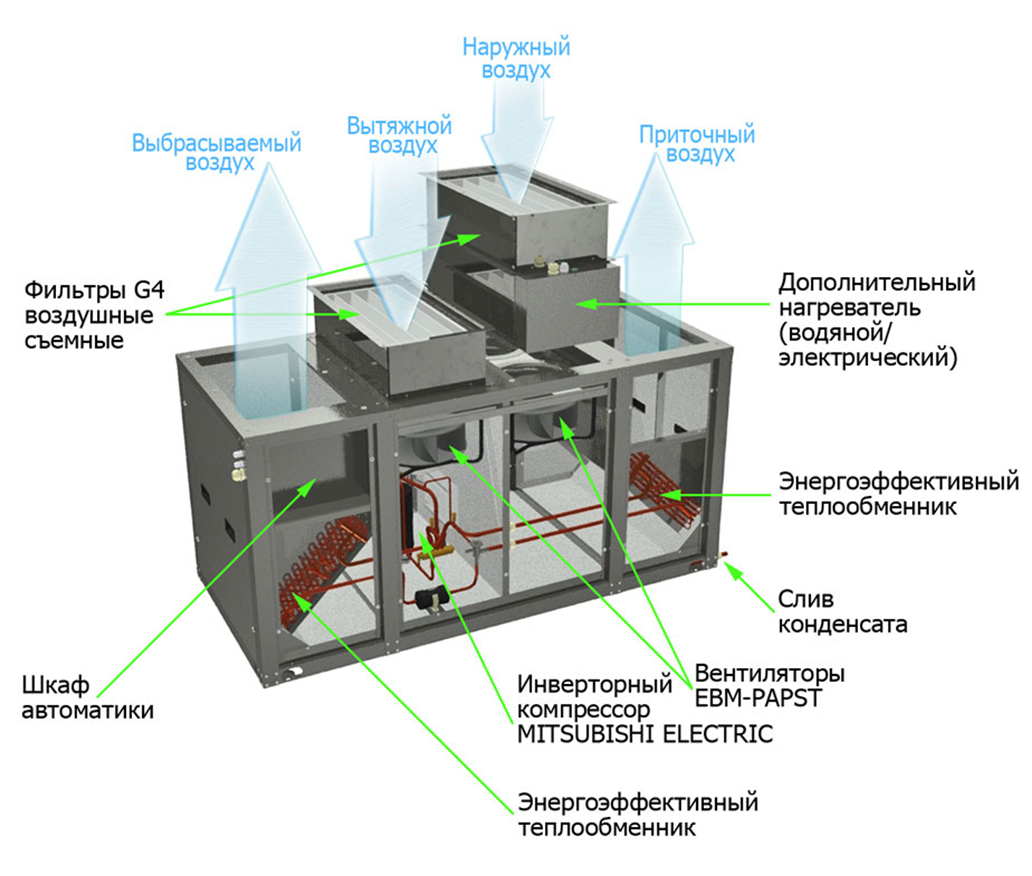

Climate Vi-042, Vi-042+











ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра

Единица измерения Climate Vi-035 Climate Vi-038 Climate Vi-042 Climate Vi-042+
Производительность по воздуху
Номинальная Расход воздуха/ давление м3/час /Па 1100 /150 1600 /150 2200 / 250 2200 / 250
  Расход воздуха л/с 250 444 611 611
Максимальная Расход воздуха м3/час 1300 1800 3000 3000
  Расход воздуха л/с 361 500 833 833
Охлаждение приточного воздуха
  кВт 1,32-6,22 1,55-9,44 2,1-11,68 2,77-13,8
  Btu/ч 4503-21216 5288-32209 7165-39852 9451-47086
Холодильная мощность (1) USTR 0,37-1,77 0,44- 2,68 0,59-3,32 0,78-3,92
Подогрев приточного воздуха
  кВт 2,01-7,4 2,16-10,88 1,66-12,26 3,21-16,83
  Btu/ч 6858-25248 7369-37122 6209-41831 10952-57423
Тепловая мощность (2) USTR 0,57-2,1 0,61-3,09 0,51-3,48 0,91-4,79
Коэффициенты энергоэффективности
COP   2,14 - 4,81 2,29- 5,75 2,2-5,17 2,23 – 4,76
EER   2,05 - 3,12 2,07 - 3,15 1,9-3,31 1,97 – 3,48
Потребляемая мощность компрессорами
Режим «охлаждение» кВт 0,56-1,7 0,61-2,42 0,88-2,68 1,07-3,14
Режим «нагрев» кВт 0,42-1,18 0,52-1,26 0,6-1,53 0,83-2,69
Номинальное потребление кВт 1,14 1,14 1,14 1,56
Потребляемая мощность вентиляторами
Максимальная кВт 0,36 0,63 0,96 0,96
Минимальная кВт 0,04 0,05 0,09 0,09
Мощность дополнительного нагрева (3)
Электрическими нагревателя- ми (ТЭНами) Максимальная кВт 4 (1ф) 6 (3ф) (6) 8 (3ф)(8) 8 (3ф)
Калорифером (горячая вода 90/70 °С)
 Номинальная (4) кВт 16,5 24 33 33
Максимальная (5) кВт 20 27 45 45
Габаритные размеры
Высота
мм
793
802
786
786
(без дополнительных блоков)
Ширина мм 480 524 733 733
Длина мм 1124 1392 1582 1582
Производительность по воздуху
Номинальная
 Расход воздуха/ давление м3/час /Па 1100 /150 1600 /150 2200 / 250 2200 / 250
Расход воздуха л/с 250 444 611 611
Максимальная
 Расход воздуха м3/час 1300 1800 3000 3000
Расход воздуха л/с 361 500 833 833
Охлаждение приточного воздуха
Холодильная мощность (1)
 кВт 1,32-6,22 1,55-9,44 2,1-11,68 2,77-13,8
Btu/ч 4503-21216 5288-32209 7165-39852 9451-47086
USTR 0,37-1,77 0,44- 2,68 0,59-3,32 0,78-3,92
Подогрев приточного воздуха
Тепловая мощность (2)
 кВт 2,01-7,4 2,16-10,88 1,66-12,26 3,21-16,83
Btu/ч 6858-25248 7369-37122 6209-41831 10952-57423
USTR 0,57-2,1 0,61-3,09 0,51-3,48 0,91-4,79
Коэффициенты энергоэффективности
COP   2,14 - 4,81 2,29- 5,75 2,2-5,17 2,23 – 4,76
EER   2,05 - 3,12 2,07 - 3,15 1,9-3,31 1,97 – 3,48
Потребляемая мощность компрессорами
Режим «охлаждение» кВт 0,56-1,7 0,61-2,42 0,88-2,68 1,07-3,14
Режим «нагрев» кВт 0,42-1,18 0,52-1,26 0,6-1,53 0,83-2,69
Номинальное потребление кВт 1,14 1,14 1,14 1,56
Потребляемая мощность вентиляторами
Максимальная кВт 0,36 0,63 0,96 0,96
Минимальная кВт 0,04 0,05 0,09 0,09
Мощность дополнительного нагрева (3)
Электрическими нагревателя- ми (ТЭНами) Максимальная кВт 4 (1ф) 6 (3ф) (6) 8 (3ф)(8) 8 (3ф)
Калорифером (горячая вода 90/70 °С)
 Номинальная (4) кВт 16,5 24 33 33
Максимальная (5) кВт 20 27 45 45
Габаритные размеры
Высота
(без дополнительных блоков)		 мм 793 802 786 786
Ширина мм 480 524 733 733
Длина мм 1124 1392 1582 1582
Масса установки
(без дополнительных блоков)		 кг 73 93 165 165
Присоединительные размеры мм 250 315 600х300 600х300
Диаметр выхода слива конденсата мм 16 16 16 16
Общая потребляемая мощность
Установка с дополнитель- ным электрическим нагре- вателем
 При работе на нагрев (с учетом ТЭН) кВт 5,54 7,89 10,49 11,65
При работе на охлаждение кВт 2,06 3,05 3,64 4,2
Установка с дополнитель- ным водяным нагревателем
 При работе на нагрев кВт 1,54 1,89 2,49 3,65
При работе на охлаждение кВт 2,06 3,05 3,64 4,2
Фреон (R410A) гр 1300 1500 1800 2200
Количество конденсата (при 25 оС, 70 % отн. влажн.) л/ч 4 5,5 6 6
Уровень шума через корпус на расстоянии 1 м не более db (A) (7) db (A) 46 48 52 52
Электропитание установки   220В (1ф) 220В (1ф) 380В (3ф) 380В (3ф)
Класс фильтрации воздушных фильтров G4
Степень защиты оболочки IP 44
Тип используемых вентиляторов EC-двигатель
Управление установкой Автоматическое микропроцессорное через пульт с ЖКИ дисплеем
(1) – При t нар. 28 °С 70 % отн.влажн. или 23.7 °С мокр.терм. и tвнутр. 22 °С.
(2) – При t нар. -15 °С и 20 °С и 40 % отн.влаж. внутреннего воздуха.
(3) – В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).
(4) - При номинальной производительности и t нар. -25 °С , t притока 20 °С; без учета работы теплового насоса.
(5) – При максимальной производительности и t нар. -25 °С, t притока 20 °С; без учета работы теплового насоса.
(6) – 1ф под заказ.
(7) – При размещении под фальш-потолком или применении дополнительных мер по шумоглушению.
(8) – При t нар. -10°С*
* – С правом на технические изменения.
** – Все расчеты произведены при номинальной производительности.
*** –Для уменьшения риска размораживания водяных кал
