Описание

НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ

Приточно-вытяжные многофункциональные вентиляционные установки «Climate Vi» предназначены для выполнения следующих функций:

  •  возможность использования ПВВУ в режиме 100% свежего воздуха, рециркуляции или в смешанном режиме (опция);
  •  очистка вытяжного воздуха от пыли и аэрозолей (класс очистки G4-G7);
  •  очистка приточного воздуха от пыли и аэрозолей (класс очистки G4-G7);
  •  охлаждение приточного воздуха с помощью встроенного реверсивного теплового насоса;
  •  осушение приточного воздуха;
  •  подогрев приточного воздуха с помощью встроенного реверсивного теплового насоса, работающего в режиме рекуператора;
  •  дополнительный подогрев приточного воздуха с помощью дополнительных блоков ТЭН или водяного калорифера (опция).

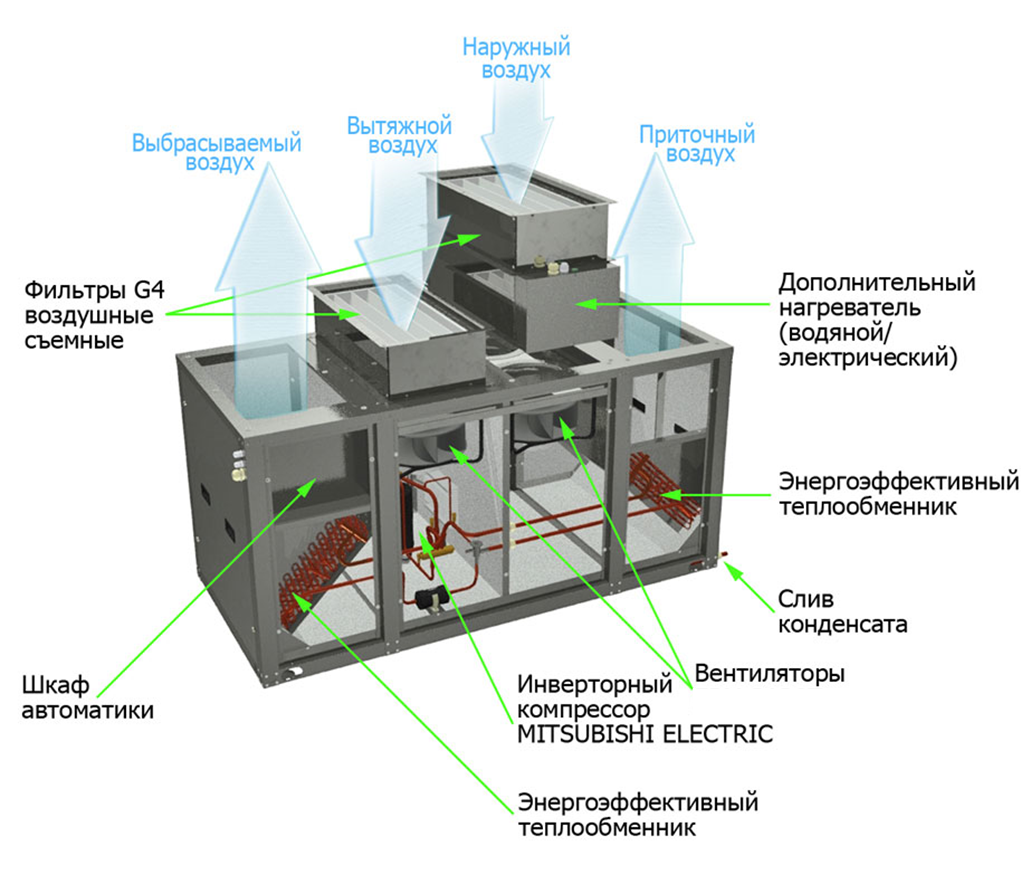

СХЕМА РАБОТЫ

Climate Vi-042, Vi-042+










ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра

Единица измерения Climate Vi-042
Производительность по воздуху
Номинальная Расход воздуха/ давление м3/час /Па 2200 / 250
  Расход воздуха л/с 611
Максимальная Расход воздуха м3/час 3000
  Расход воздуха л/с 833
Охлаждение приточного воздуха
  кВт 2,1-11,68
  Btu/ч 7165-39852
Холодильная мощность (1) USTR 0,59-3,32
Подогрев приточного воздуха
  кВт 1,66-12,26
  Btu/ч 6209-41831
Тепловая мощность (2) USTR 0,51-3,48
Коэффициенты энергоэффективности
COP   2,2-5,17
EER   1,9-3,31
Потребляемая мощность компрессорами
Режим «охлаждение» кВт 0,88-2,68
Режим «нагрев» кВт 0,6-1,53
Номинальное потребление кВт 1,14
Потребляемая мощность вентиляторами
Максимальная кВт 0,96
Минимальная кВт 0,09
Мощность дополнительного нагрева (3)
Электрическими нагревателя- ми (ТЭНами) Максимальная кВт 8 (3ф)(8)
Калорифером (горячая вода 90/70 °С)
Номинальная (4) кВт 33
Максимальная (5) кВт 45
Габаритные размеры
Высота
мм
786
(без дополнительных блоков)
Ширина мм 733
Длина мм 1582
Производительность по воздуху
Номинальная
Расход воздуха/ давление м3/час /Па 2200 / 250
Расход воздуха л/с 611
Максимальная
Расход воздуха м3/час 3000
Расход воздуха л/с 833
Охлаждение приточного воздуха
Холодильная мощность (1)
кВт 2,1-11,68
Btu/ч 7165-39852
USTR 0,59-3,32
Подогрев приточного воздуха
Тепловая мощность (2)
кВт 1,66-12,26
Btu/ч 6209-41831
USTR 0,51-3,48
Коэффициенты энергоэффективности
COP   2,2-5,17
EER   1,9-3,31
Потребляемая мощность компрессорами
Режим «охлаждение» кВт 0,88-2,68
Режим «нагрев» кВт 0,6-1,53
Номинальное потребление кВт 1,14
Потребляемая мощность вентиляторами
Максимальная кВт 0,96
Минимальная кВт 0,09
Мощность дополнительного нагрева (3)
Электрическими нагревателя- ми (ТЭНами) Максимальная кВт 8 (3ф)(8)
Калорифером (горячая вода 90/70 °С)
Номинальная (4) кВт 33
Максимальная (5) кВт 45
Габаритные размеры
Высота
(без дополнительных блоков)
мм 786
Ширина мм 733
Длина мм 1582
Масса установки
(без дополнительных блоков)
кг 165
Присоединительные размеры мм 600х300
Диаметр выхода слива конденсата мм 16
Общая потребляемая мощность
Установка с дополнитель- ным электрическим нагре- вателем
При работе на нагрев (с учетом ТЭН) кВт 10,49
При работе на охлаждение кВт 3,64
Установка с дополнитель- ным водяным нагревателем
При работе на нагрев кВт 2,49
При работе на охлаждение кВт 3,64
Фреон (R410A) гр 1800
Количество конденсата (при 25 оС, 70 % отн. влажн.) л/ч 6
Уровень шума через корпус на расстоянии 1 м не более db (A) (7) db (A) 52
Электропитание установки   380В (3ф)
Класс фильтрации воздушных фильтров G4
Степень защиты оболочки IP 44
Тип используемых вентиляторов EC-двигатель
Управление установкой Автоматическое микропроцессорное через пульт с ЖКИ дисплеем
(1) – При t нар. 28 °С 70 % отн.влажн. или 23.7 °С мокр.терм. и tвнутр. 22 °С.
(2) – При t нар. -15 °С и 20 °С и 40 % отн.влаж. внутреннего воздуха.
(3) – В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).
(4) - При номинальной производительности и t нар. -25 °С , t притока 20 °С; без учета работы теплового насоса.
(5) – При максимальной производительности и t нар. -25 °С, t притока 20 °С; без учета работы теплового насоса.
(6) – 1ф под заказ.
(7) – При размещении под фальш-потолком или применении дополнительных мер по шумоглушению.
(8) – При t нар. -10°С*
* – С правом на технические изменения.
** – Все расчеты произведены при номинальной производительности.
*** –Для уменьшения риска размораживания водяных кал
