Описание

НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ

Приточно-вытяжные многофункциональные вентиляционные установки «Climate Vi» предназначены для выполнения следующих функций:

возможность использования ПВВУ в режиме 100% свежего воздуха, рециркуляции или в смешанном режиме (опция);
очистка вытяжного воздуха от пыли и аэрозолей (класс очистки G4-G7);
очистка приточного воздуха от пыли и аэрозолей (класс очистки G4-G7);
охлаждение приточного воздуха с помощью встроенного реверсивного теплового насоса;
осушение приточного воздуха;
подогрев приточного воздуха с помощью встроенного реверсивного теплового насоса, работающего в режиме рекуператора;
дополнительный подогрев приточного воздуха с помощью дополнительных блоков ТЭН или водяного калорифера (опция).

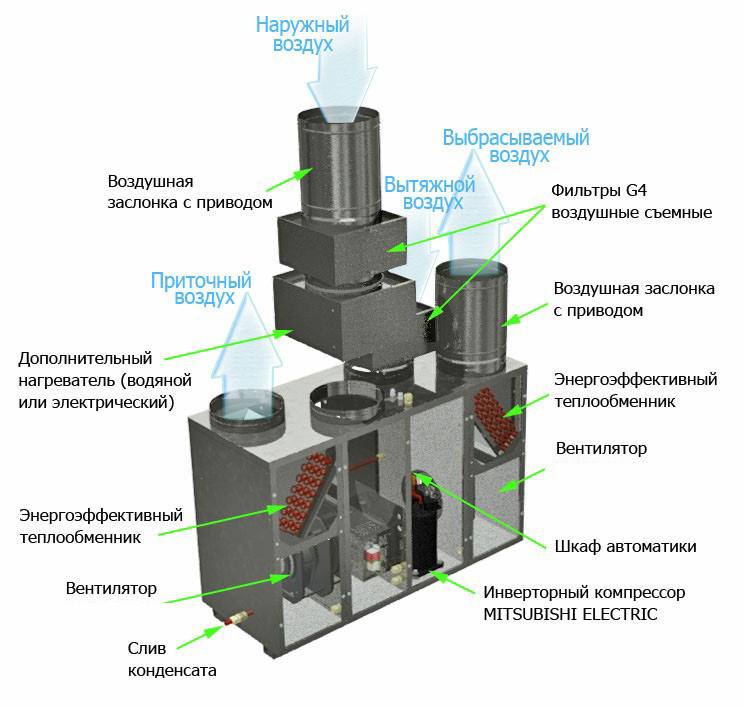

СХЕМА РАБОТЫ

Climate Vi-035, 038

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра
			Единица измерения	Climate Vi-035
Производительность по воздуху
Номинальная	Расход воздуха/ давление		м3/час /Па	1100 /150
	Расход воздуха		л/с	250
Максимальная	Расход воздуха		м3/час	1300
	Расход воздуха		л/с	361
Охлаждение приточного воздуха
			кВт	1,32-6,22
			Btu/ч	4503-21216
Холодильная мощность (1)			USTR	0,37-1,77
Подогрев приточного воздуха
			кВт	2,01-7,4
			Btu/ч	6858-25248
Тепловая мощность (2)			USTR	0,57-2,1
Коэффициенты энергоэффективности
COP				2,14 - 4,81
EER				2,05 - 3,12
Потребляемая мощность компрессорами
Режим «охлаждение»			кВт	0,56-1,7
Режим «нагрев»			кВт	0,42-1,18
Номинальное потребление			кВт	1,14
Потребляемая мощность вентиляторами
Максимальная			кВт	0,36
Минимальная			кВт	0,04
Мощность дополнительного нагрева (3)
Электрическими нагревателя- ми (ТЭНами)		Максимальная	кВт	4 (1ф)
Калорифером (горячая вода 90/70 °С)		Номинальная (4)	кВт	16,5
		Максимальная (5)	кВт	20
Габаритные размеры
Высота			мм	793
(без дополнительных блоков)
Ширина			мм	480
Длина			мм	1124
Производительность по воздуху
Номинальная	Расход воздуха/ давление		м3/час /Па	1100 /150
	Расход воздуха		л/с	250
Максимальная	Расход воздуха		м3/час	1300
	Расход воздуха		л/с	361
Охлаждение приточного воздуха
Холодильная мощность (1)			кВт	1,32-6,22
			Btu/ч	4503-21216
			USTR	0,37-1,77
Подогрев приточного воздуха
Тепловая мощность (2)			кВт	2,01-7,4
			Btu/ч	6858-25248
			USTR	0,57-2,1
Коэффициенты энергоэффективности
COP				2,14 - 4,81
EER				2,05 - 3,12
Потребляемая мощность компрессорами
Режим «охлаждение»			кВт	0,56-1,7
Режим «нагрев»			кВт	0,42-1,18
Номинальное потребление			кВт	1,14
Потребляемая мощность вентиляторами
Максимальная			кВт	0,36
Минимальная			кВт	0,04
Мощность дополнительного нагрева (3)
Электрическими нагревателя- ми (ТЭНами)		Максимальная	кВт	4 (1ф)
Калорифером (горячая вода 90/70 °С)		Номинальная (4)	кВт	16,5
		Максимальная (5)	кВт	20
Габаритные размеры
Высота (без дополнительных блоков)			мм	793
Ширина			мм	480
Длина			мм	1124
Масса установки (без дополнительных блоков)		кг		73
Присоединительные размеры		мм		250
Диаметр выхода слива конденсата		мм		16
Общая потребляемая мощность
Установка с дополнитель- ным электрическим нагре- вателем	При работе на нагрев (с учетом ТЭН)	кВт		5,54
	При работе на охлаждение	кВт		2,06
Установка с дополнитель- ным водяным нагревателем	При работе на нагрев	кВт		1,54
	При работе на охлаждение	кВт		2,06
Фреон (R410A)		гр		1300
Количество конденсата (при 25 оС, 70 % отн. влажн.)		л/ч		4
Уровень шума через корпус на расстоянии 1 м не более db (A) (7)		db (A)		46
Электропитание установки				220В (1ф)
Класс фильтрации воздушных фильтров		G4
Степень защиты оболочки		IP 44
Тип используемых вентиляторов		EC-двигатель
Управление установкой		Автоматическое микропроцессорное через пульт с ЖКИ дисплеем
(1) – При t нар. 28 °С 70 % отн.влажн. или 23.7 °С мокр.терм. и tвнутр. 22 °С.
(2) – При t нар. -15 °С и 20 °С и 40 % отн.влаж. внутреннего воздуха.
(3) – В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).
(4) - При номинальной производительности и t нар. -25 °С , t притока 20 °С; без учета работы теплового насоса.
(5) – При максимальной производительности и t нар. -25 °С, t притока 20 °С; без учета работы теплового насоса.
(6) – 1ф под заказ.
(7) – При размещении под фальш-потолком или применении дополнительных мер по шумоглушению.
(8) – При t нар. -10°С*
* – С правом на технические изменения.
** – Все расчеты произведены при номинальной производительности.
*** –Для уменьшения риска размораживания водяных кал
