iClimate 038+

Описание

Принцип монтажа установки iCLIMATE

СХЕМЫ РАБОТЫ

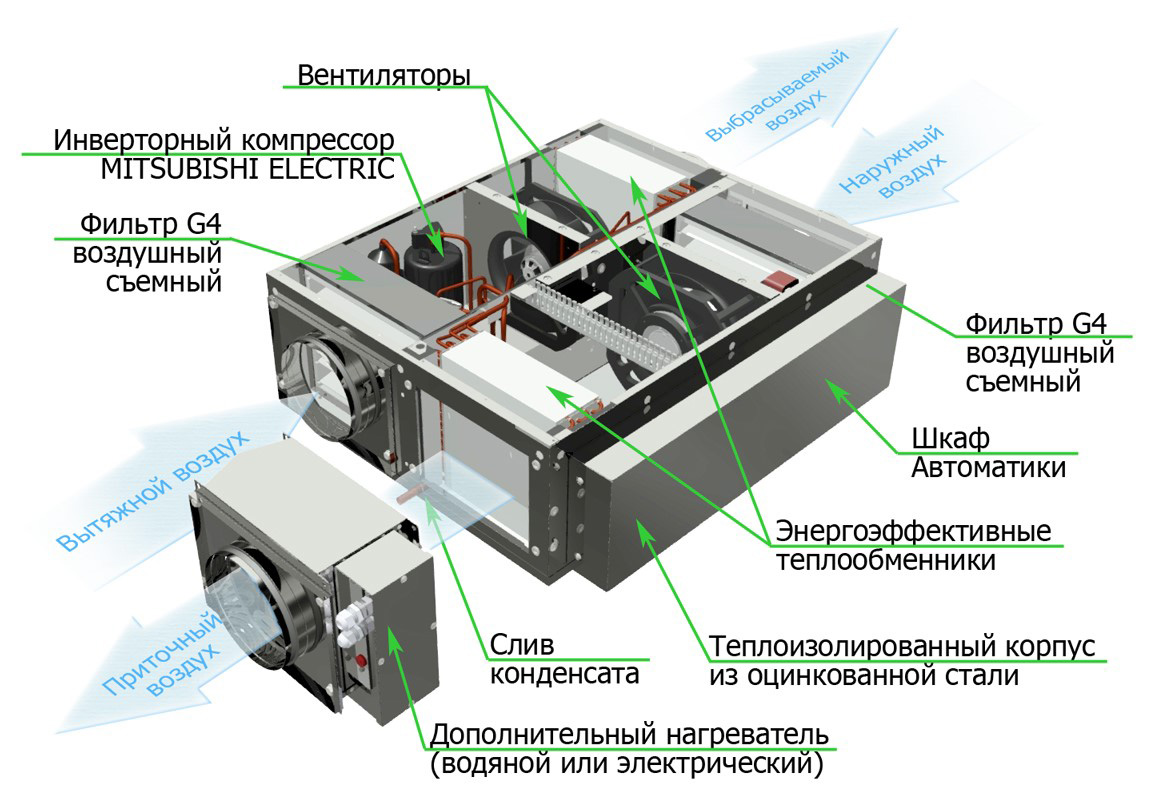

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Единица

измерения

iCLIMATE 038+

Производительность по воздуху

Номинальная

Расход воздуха/ давление

м³/час/ Па

1500/250

Расход воздуха

л/с

416

Максимальная

Расход воздуха

м³/час

1900

Расход воздуха

л/с

527

Охлаждение приточного воздуха

кВт

1,95-9,96

Холодильная мощность ⁽¹⁾

Btu/ч

6653-33983

USTR

0,55-2,83

Подогрев приточного воздуха

кВт

1,52-10,54

Тепловая мощность ⁽²⁾

Btu/ч

5186-35962

USTR

0,43-2,99

Коэффициенты энергоэффективности

COP

2,28 - 5,85

EER

2,11- 3,47

Потребляемая мощность компрессорами

Режим «охлаждение»

кВт

0,61-2,47

Режим «нагрев»

кВт

0,52-1,03

Номинальное потребление

кВт

1,14

Потребляемая мощность вентиляторами

Максимальная

кВт

0,63

Минимальная

кВт

0,05

Мощность дополнительного нагрева⁽³⁾

Электрическими нагревателями (ТЭНами)

Максимальная ⁽²⁾

кВт

6 (3ф) ⁽⁶⁾

Калорифером (горячая вода 90/70 °С)

Номинальная ⁽⁴⁾

кВт

22,5

Максимальная ⁽⁵⁾

кВт

Габаритные размеры

Высота

мм

394

Ширина

мм

1063

Длина (по ходу воздуха с доп. блоками)

мм

1557

Масса установки

кг

106

(с дополнительными блоками)

Присоединительные размеры

мм

315

Диаметр выхода слива конденсата

мм

Максимальная потребляемая мощность

Установка с

При работе на нагрев

кВт

7,66

дополнительным электрическим нагревателем

(с учетом ТЭН)

При работе

кВт

3,1

на охлаждение

Установка с

При работе на нагрев

кВт

1,66

дополнительным водяным

нагревателем

При работе

кВт

3,1

на охлаждение

Фреон (R410A)

гр

1300

Количество конденсата

л/ч

5,5

(при 25 ^оС, 70 % отн. влажн.)

Уровень шума через корпус

db (A)

на расстоянии 1 м не более db (A) ⁽⁸⁾

Электропитание установки

220В (1ф)

Класс фильтрации воздушных фильтров

Степень защиты оболочки

IP44

Тип используемых вентиляторов

Центробежный вентилятор со встроенным ЕС-двигателем

Управление установкой

Автоматическое микропроцессорное через пульт с ЖКИ дисплеем

(1) – При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.

(2) – При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.

(3) – В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).

(4) - При номинальной производительности и t нар. -25 °С , t притока 20 °С; без учета работы теплового насоса.

(5) – При максимальной производительности и t нар. -25 °С, t притока 20 °С; без учета работы теплового насоса.

(6) – 1ф под заказ.

(7) – 250 мм под заказ.

(8) – +/- 3 dB(А), при размещении под фальш-потолком или применении дополнительных мер по шумоглушению.

* – С правом на технические изменения.

** – Все расчеты произведены при номинальной производительности.

*** –Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термостат
